Nei settori della produzione di precisione come i separatori di batterie agli ioni di litio e le pellicole ottiche di fascia alta, la precisione dimensionale diTubi centrali in ABSdetermina direttamente il tasso di rendimento della linea di produzione e il tasso di utilizzo delle attrezzature.
Ogni aspetto di un tubo centrale in ABS conforme, dal diametro interno e spessore della parete alla lunghezza e rettilineità, deve essere sottoposto a test rigorosi. Oggi, JSHKCORES ti porta all'interno del laboratorio di controllo qualità per vedere come un tubo centrale in ABS ad alta precisione viene "misurato" secondo le specifiche.

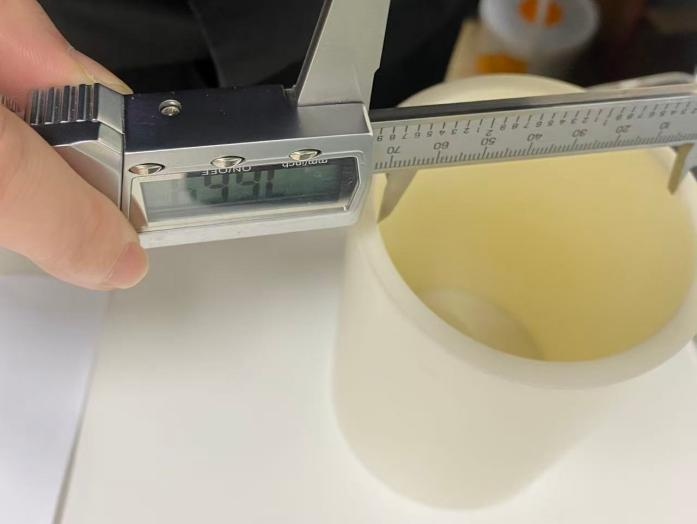

Misurazione del diametro interno dei tubi interni in ABS: adattamento preciso ai mandrini espandibili ad aria
Il diametro interno è la dimensione chiave per l'adattamento tra il tubo centrale in ABS e il mandrino espandibile ad aria dell'attrezzatura. Per la misurazione si utilizza generalmente un micrometro interno o un calibro a corsoio ad alta precisione. Gli operatori devono inserire le ganasce di misurazione nel tubo e selezionare più sezioni trasversali all'apertura del tubo e a metà del corpo del tubo. In ciascuna sezione trasversale, le misurazioni devono essere effettuate almeno due volte in direzioni reciprocamente perpendicolari e deve essere calcolata la media aritmetica. Per i nuclei dei tubi a membrana specializzati che richiedono una precisione estremamente elevata, vengono utilizzati anche calibri di limite lisci (calibri passa e non passa) per un'ispezione rapida per garantire che la tolleranza del diametro interno sia rigorosamente controllata entro l'intervallo standard, evitando così allentamenti o inceppamenti quando il tubo è montato sulla macchina.

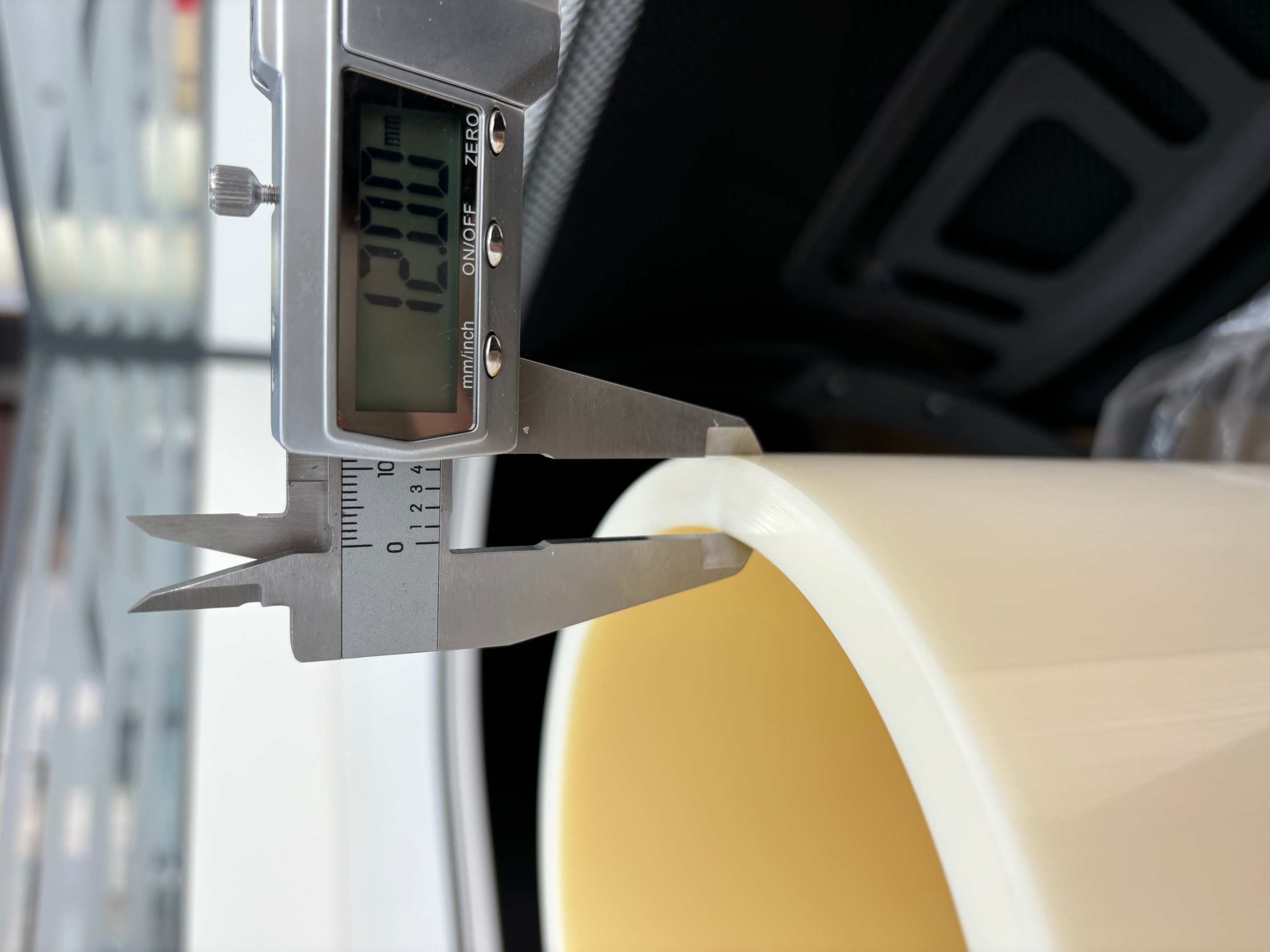

Misurazione dello spessore delle pareti dei tubi centrali in ABS: applicare la forza in modo uniforme; effettuare misurazioni multiple
L'uniformità dello spessore della parete influisce direttamente sull'equilibrio delle sollecitazioni del tubo a spirale durante il funzionamento ad alta velocità. Le misurazioni vengono effettuate fissando un micrometro direttamente sulla sezione trasversale della parete del tubo. È necessario selezionare almeno da sei a otto punti di misurazione in modo uniforme attorno alla circonferenza del tubo, evitando la linea dello stampo. Vengono registrati i valori massimo e minimo e viene calcolata la media per garantire che le deviazioni dello spessore della parete siano mantenute entro ±0,2 mm.
Misurare la lunghezza del tubo a spirale in ABS: garantire un allineamento perfetto fino al millimetro
Misurare la lunghezza può sembrare semplice, ma non lascia spazio a disattenzioni. Posizionare il tubo a spirale in ABS in modo naturale e diritto su una superficie piana e utilizzare un metro a nastro in acciaio calibrato per misurare la distanza tra le estremità più esterne lungo l'asse del tubo. Durante la misurazione, assicurati che la tua linea visiva sia perpendicolare alla scala, con una precisione al millimetro più vicino. Non allungare o comprimere artificialmente il tubo per garantire che ogni tubo centrale si allinei perfettamente con l'attrezzatura della linea di produzione. In genere, la tolleranza sulla lunghezza di un tubo centrale in ABS da sei pollici è compresa tra ±0,2 mm.
Misurazione della rettilineità e della rotondità dei tubi con anima in ABS
In condizioni di avvolgimento ad alta velocità di diverse centinaia di metri al minuto, la rettilineità e la rotondità (ellitticità) dei tubi centrali in ABS sono indicatori chiave per prevenire l'increspamento e la rottura della membrana. Per misurare la rettilineità, posizionare il tubo centrale su un blocco a V e spostare un comparatore lungo la direzione assiale del tubo per leggere la differenza tra le letture più alta e più bassa; Per misurare la rotondità, più punti di misurazione vengono distribuiti uniformemente attorno alla circonferenza nella stessa sezione trasversale e viene calcolata la differenza tra i diametri esterni massimo e minimo. Le aziende leader del settore hanno stabilito standard che controllano rigorosamente l'ellitticità circolare esterna dei tubi da 6 pollici entro 0,3 mm, con una rettilineità che raggiunge 0,15 mm/m, eliminando così l'eccentricità radiale e il disallineamento assiale alla fonte.
Vale la pena notare che, essendo un materiale termoplastico, le dimensioni dell'ABS sono influenzate dalla temperatura ambiente. Pertanto, prima di qualsiasi misurazione di precisione, i campioni devono essere sottoposti a un condizionamento approfondito in un ambiente di laboratorio standard (temperatura 23 °C ± 2 °C, umidità relativa 50 % ± 10 %) per eliminare gli errori causati dall'espansione e dalla contrazione termica, garantendo così l'accuratezza e l'affidabilità dei dati del test.
Dal ricevimento delle materie prime alla spedizione dei prodotti finiti, ogniTubo centrale in ABSviene sottoposto a una serie di rigorosi "controlli" dimensionali presso JSHKCORES. È proprio questo impegno costante verso tolleranze a livello di micronJiangsu Hongkai tecnologia plastica Co., Ltd.che fornisce la garanzia più solida per le linee di produzione ad alta velocità dei clienti a valle.
